CPV
设计用于面板安装的插拨连接型快速接头。提供范围广泛的螺纹接
头供选择。配备应急断开保护功能。符合ISO7241-1-A部分的可互
换性要求。
应用于农业机械领域的面板安装插拨连接型阴接头快速接头。
材料 钢
密封件 NBR
工作温度 - 25 °C 到 + 125 °C
表面处理 MATE 500 (CrIII)
互换系列 ISO 7241-A
阀门类型 锥面阀
连接 插入连接*
断开 拔出断开*
带压连接 不允许

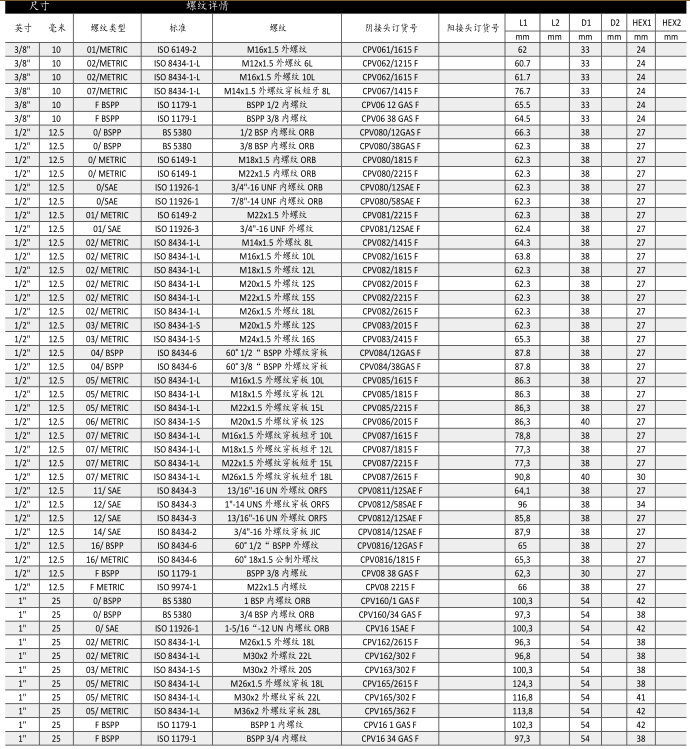

英寸 毫米 螺纹类型 标准 螺纹 阴接头订货号 阳接头订货号

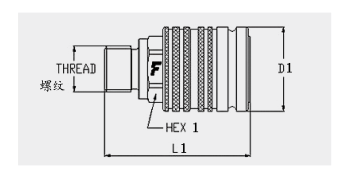

L1 L2 D1 D2 HEX1 HEX2
mm mm mm mm mm mm
3/8" 10 01/METRIC ISO 6149-2 M16x1.5 外螺纹 CPV061/1615 F 62 33 24
3/8" 10 02/METRIC ISO 8434-1-L M12x1.5 外螺纹 6L CPV062/1215 F 60.7 33 24
3/8" 10 02/METRIC ISO 8434-1-L M16x1.5 外螺纹 10L CPV062/1615 F 61.7 33 24
3/8" 10 07/METRIC ISO 8434-1-L M14x1.5 外螺纹穿板短牙 8L CPV067/1415 F 76.7 33 24
3/8" 10 F BSPP ISO 1179-1 BSPP 1/2 内螺纹 CPV06 12 GAS F 65.5 33 24
3/8" 10 F BSPP ISO 1179-1 BSPP 3/8 内螺纹 CPV06 38 GAS F 64.5 33 24
1/2" 12.5 0/ BSPP BS 5380 1/2 BSP 内螺纹 ORB CPV080/12GAS F 66.3 38 27
1/2" 12.5 0/ BSPP BS 5380 3/8 BSP 内螺纹 ORB CPV080/38GAS F 62.3 38 27
1/2" 12.5 0/ METRIC ISO 6149-1 M18x1.5 内螺纹 ORB CPV080/1815 F 62.3 38 27
1/2" 12.5 0/ METRIC ISO 6149-1 M22x1.5 内螺纹 ORB CPV080/2215 F 62.3 38 27
1/2" 12.5 0/SAE ISO 11926-1 3/4"-16 UNF 内螺纹 ORB CPV080/12SAE F 62.3 38 27
1/2" 12.5 0/SAE ISO 11926-1 7/8"-14 UNF 内螺纹 ORB CPV080/58SAE F 62.3 38 27
1/2" 12.5 01/ METRIC ISO 6149-2 M22x1.5 外螺纹 CPV081/2215 F 62.3 38 27
1/2" 12.5 01/ SAE ISO 11926-3 3/4"-16 UNF 外螺纹 CPV081/12SAE F 62.4 38 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M14x1.5 外螺纹 8L CPV082/1415 F 64.3 38 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M16x1.5 外螺纹 10L CPV082/1615 F 63.8 38 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M18x1.5 外螺纹 12L CPV082/1815 F 62.3 38 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M20x1.5 外螺纹 12S CPV082/2015 F 62.3 38 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M22x1.5 外螺纹 15S CPV082/2215 F 62.3 38 27
1/2" 12.5 02/ METRIC ISO 8434-1-L M26x1.5 外螺纹 18L CPV082/2615 F 62.3 38 27
1/2" 12.5 03/ METRIC ISO 8434-1-S M20x1.5 外螺纹 12S CPV083/2015 F 62.3 38 27
1/2" 12.5 03/ METRIC ISO 8434-1-S M24x1.5 外螺纹 16S CPV083/2415 F 65.3 38 27
1/2" 12.5 04/ BSPP ISO 8434-6 60° 1/2“ BSPP 外螺纹穿板 CPV084/12GAS F 87.8 38 27
1/2" 12.5 04/ BSPP ISO 8434-6 60° 3/8“ BSPP 外螺纹穿板 CPV084/38GAS F 87.8 38 27
1/2" 12.5 05/ METRIC ISO 8434-1-L M16x1.5 外螺纹穿板 10L CPV085/1615 F 86.3 38 27
1/2" 12.5 05/ METRIC ISO 8434-1-L M18x1.5 外螺纹穿板 12L CPV085/1815 F 86.3 38 27
1/2" 12.5 05/ METRIC ISO 8434-1-L M22x1.5 外螺纹穿板 15L CPV085/2215 F 86,3 38 27
1/2" 12.5 06/ METRIC ISO 8434-1-S M20x1.5 外螺纹穿板 12S CPV086/2015 F 86,3 40 27
1/2" 12.5 07/ METRIC ISO 8434-1-L M16x1.5 外螺纹穿板短牙 10L CPV087/1615 F 78,8 38 27
1/2" 12.5 07/ METRIC ISO 8434-1-L M18x1.5 外螺纹穿板短牙 12L CPV087/1815 F 77,3 38 27
1/2" 12.5 07/ METRIC ISO 8434-1-L M22x1.5 外螺纹穿板短牙 15L CPV087/2215 F 77,3 38 27
1/2" 12.5 07/ METRIC ISO 8434-1-L M26x1.5 外螺纹穿板短牙 18L CPV087/2615 F 90,8 40 30
1/2" 12.5 11/ SAE ISO 8434-3 13/16"-16 UN 外螺纹 ORFS CPV0811/12SAE F 64,1 38 27
1/2" 12.5 12/ SAE ISO 8434-3 1"-14 UNS 外螺纹穿板 ORFS CPV0812/58SAE F 96 38 34
1/2" 12.5 12/ SAE ISO 8434-3 13/16"-16 UN 外螺纹 ORFS CPV0812/12SAE F 85,8 38 27
1/2" 12.5 14/ SAE ISO 8434-2 3/4"-16 外螺纹穿板 JIC CPV0814/12SAE F 87,9 38 27
1/2" 12.5 16/ BSPP ISO 8434-6 60° 1/2“ BSPP 外螺纹 CPV0816/12GAS F 65 38 27
1/2" 12.5 16/ METRIC ISO 8434-6 60° 18x1.5 公制外螺纹 CPV0816/1815 F 65,3 38 27
1/2" 12.5 F BSPP ISO 1179-1 BSPP 3/8 内螺纹 CPV08 38 GAS F 62,3 30 27
1/2" 12.5 F METRIC ISO 9974-1 M22x1.5 内螺纹 CPV08 2215 F 66 38 27
1" 25 0/ BSPP BS 5380 1 BSP 内螺纹 ORB CPV160/1 GAS F 100,3 54 42
1" 25 0/ BSPP BS 5380 3/4 BSP 内螺纹 ORB CPV160/34 GAS F 97,3 54 38
1" 25 0/ SAE ISO 11926-1 1-5/16“-12 UN 内螺纹 ORB CPV16 1SAE F 100,3 54 42
1" 25 02/ METRIC ISO 8434-1-L M26x1.5 外螺纹 18L CPV162/2615 F 96,3 54 38
1" 25 02/ METRIC ISO 8434-1-L M30x2 外螺纹 22L CPV162/302 F 96,8 54 38
1" 25 03/ METRIC ISO 8434-1-S M30x2 外螺纹 20S CPV163/302 F 100,3 54 38
1" 25 05/ METRIC ISO 8434-1-L M26x1.5 外螺纹穿板 18L CPV165/2615 F 124,3 54 38
1" 25 05/ METRIC ISO 8434-1-L M30x2 外螺纹穿板 22L CPV165/302 F 116,8 54 41
1" 25 05/ METRIC ISO 8434-1-L M36x2 外螺纹穿板 28L CPV165/362 F 113,8 54 42
1" 25 F BSPP ISO 1179-1 BSPP 1 内螺纹 CPV16 1 GAS F 102,3 54 42
1" 25 F BSPP ISO 1179-1 BSPP 3/4 内螺纹 CPV16 34 GAS F 97,3 54 38
