INTEVA快速接头101.12111AB 因特威101.11112ACSTUCCHI-M.BIR12,BIR-M-14BSP,ANV38GASF,BIR-M-34BSP,BIR-F-100BSP,

产品中心

产品介绍

描述：

规格(英寸)	1/4	3/8	1/2	3/4	1
额定压力(PSI)	5000	4000	4000	3000	3000
额定流量(GPM)	3	6	12	28	50
温度范围	-20℃to+120℃
标准密封圈材料	丁腈橡胶NBR

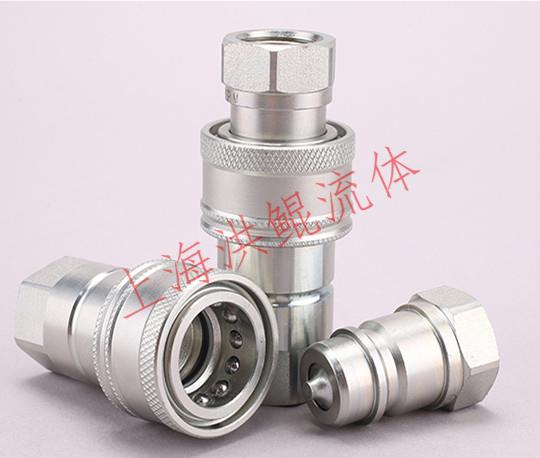

·ECK-BIR 系列接头具有以下特征:
·新型阀的设计,能抵抗高速流体与脉冲压力的冲击,提供更高的性能.
·接头断开时，阀芯自动闭合，防止泄漏。
·接头连接后，阀自动开启，在额定工作范围内，始终保持流体的畅通。
·关键部件经过感应淬火，所以耐用性好。
·可靠的球锁机构将相匹配的两半部分结合在一起.
·母插座和公插头采用实心的棒料精密制造
·本接头符合ISO7241-A标准
·并与下列产品互换：美国派克(PARKER)6600系列、意大利快事达(FASTER)ANV系列、美国爱力克(AEROQUIP)5600系列、美国汉森(HANSEN)HA15000系列,STUCCHI-BIR系列，dnp-PAV1系列，FASTER-ANV系列，INTEVA101系列。


ISO	PART NO.	LS	￠D	HEX1	A	T
6.3	LSQ-ISOA-02SF	50	￠26	S19六角	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	￠31.5	S22六角	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	￠38.5	S27六角	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	￠48	S34六角	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	￠56	S41六角	20.5	G1 NPT1


ISO	PART NO.	LP	d	C	HEX2	A	T
6.3	ECK-BIR14-F-	38.5	11.8	15	S19六角	13	G1/4 NPT1/4
10	ECK-BIR38-F-	39	17.3	19	S22六角	16	G3/8 NPT3/8
12.5	ECK-BIR12-F-	44	20.5	29	S27六角	18	G1/2 NPT1/2
20	ECK-BIR34-F-	55	29	29	S34六角	20.5	G3/4 NPT3/4
25	ECK-BIR100-F-	66	34.3	35	S41六角	20.5	G1 NPT1


ISO	PART NO.	L	D	HEX1	HEX2	T
6.3	ECK-BIR14-M-	74.2	￠26	S19六角	S19六角	G1/4 NPT1/4
10	ECK-BIR38-M-	78.5	￠31.5	S22六角	S22六角	G3/8 NPT3/8
12.5	ECK-BIR12-M-	88.2	￠38.5	S27六角	S27六角	G1/2 NPT1/2
20	ECK-BIR34-M-	110.4	￠48	S34六角	S34六角	G3/4 NPT3/4
25	ECK-BIR100-M-	132.9	￠56	S41六角	S41六角	G1 NPT1
