数据中心的液冷技术 绿色数据中心迈入 “液冷时代”

目前，数据中心支持超过 20 千瓦 (kW) 的机架功率要求，但市场上的功率要求将达到 50 kW 或更高。相比于上一代架构，更新一代的中央处理单元 (CPU) 和图形处理单元 (GPU) 具备更高的热功率密度。此外，服务器制造商正在将更多的 CPU 和 GPU 打包到每个机架中，以满足对高性能计算和 AI 应用的加速需求。风冷技术处理正在暴露其局限性。风冷系统根本无法以高效、可持续的方式冷却这些高密度机架。

因此，数据中心运营商正在研究其液冷技术。液冷利用水或其他流体较高的热传导特性，来支持高效经济的高热密度机架冷却，其效率比使用风冷高 3000 倍。长期以来，液冷技术在大型机和游戏应用中得到验证，目前正在不断扩展，力争保护世界各地数据中心的机架式服务器。

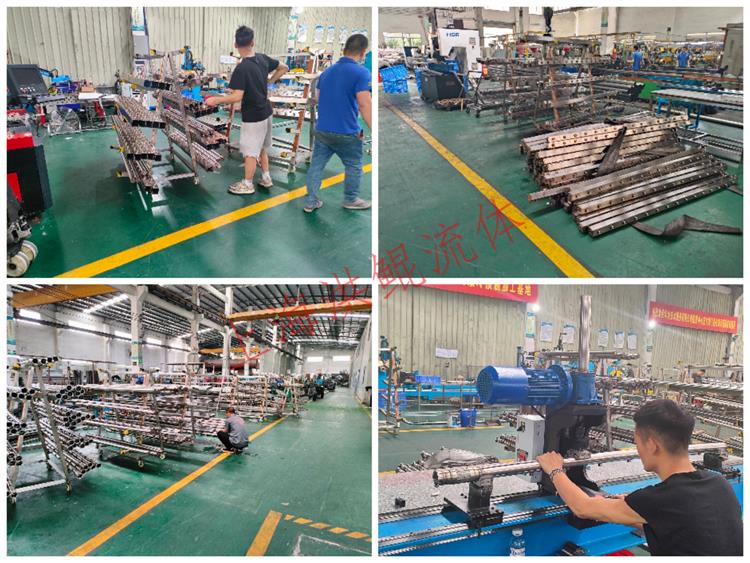

液冷项目加工生产基地

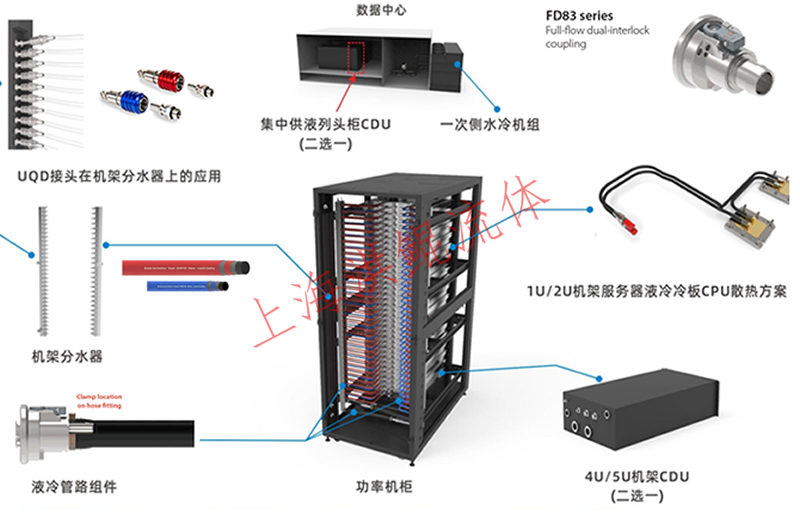

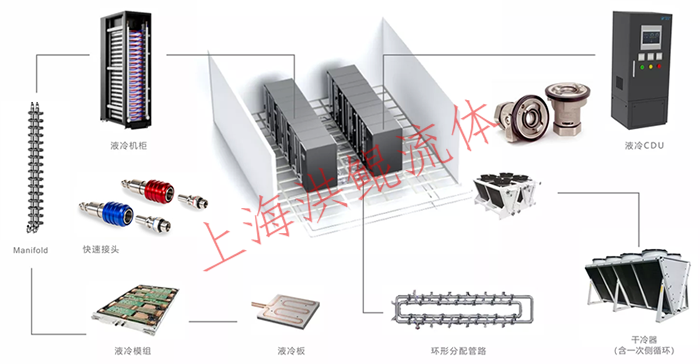

液冷系统主要包括五部分：液冷服务器、液冷机柜、Manifold（分水管）、PDU（Power Distribution Unit，电源分配单元）以及CDU（Coolant Distribution Unit，冷液分配装置）。液冷系统主要包括五部分：液冷服务器、液冷机柜、Manifold（分水管）、PDU（Power Distribution Unit，电源分配单元）以及CDU（Coolant Distribution Unit，冷液分配装置）。

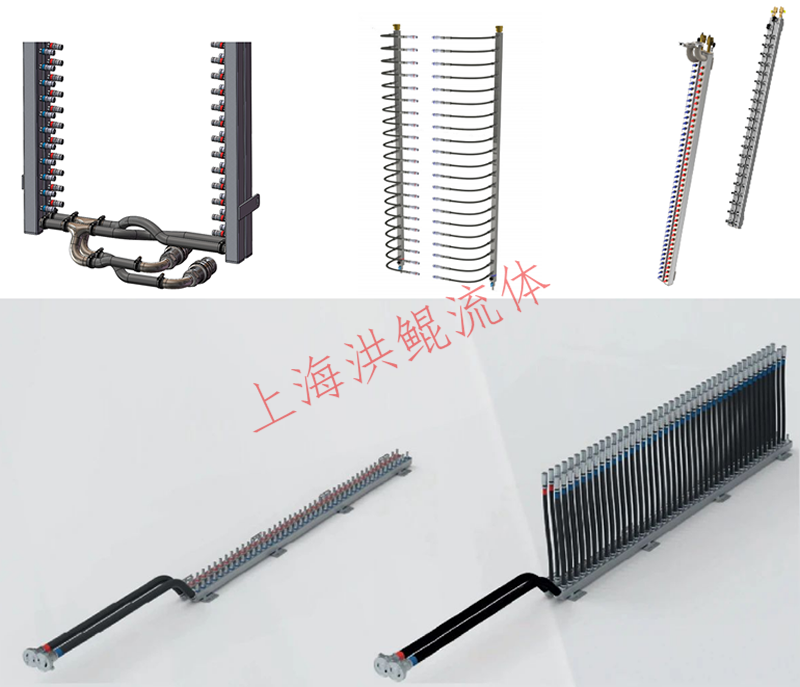

Manifold 分水器 分水管

产品简介 ： Manifold分集水岐管主要用于连接液冷机柜CDU与冷板之间的主管路

产品特点

- 耐腐蚀性强、强度高
- 分为单排管与双排管，根据用户不同需求适用。
- 超高精密度制造;两分管位置精度+01mmc
- 激光焊与人工焊结合，外形美观。

液冷系统主要包括五部分：液冷服务器、液冷机柜、Manifold（分水管）、PDU（Power Distribution Unit，电源分配单元）以及CDU（Coolant Distribution Unit，冷液分配装置）。

什么是Manifold

液冷Manifold是一种用于散热的管道装置。通过特定的管道设计和结构，将冷却液体作为冷却介质，通过管道高效的分流至各个需要冷却的服务器或设备，使其温度降低，保证设备正常稳定运行。其内部通道设计精确，确保冷却液体能够均匀、快速地流过每个散热单元，有效带走热量，降低设备温度。

液冷Manifold特性

Manifol的设计和制造需要高度的精度和工艺水平。其内部通道需要精确控制尺寸和形状，以确保冷却液体的均匀分布和高效流动。同时，液冷Manifold的材料选择也非常重要，需要选择耐腐蚀、高强度、导热性能好的材料。Manifold是液冷系统中不可或缺的一部分，具有高效散热、低噪音、可扩展性和可维护性等优点。

Manifold的优势

散热效率高：液冷系统采用液体介质进行热传导，散热效率高于空气介质，大幅提升散热效果。
稳定性强：洁净车间生产装备配，所有产品均100%氦检有效防止泄露。
扩展性强：可根据需求分为单排管和双排管。
部署维护简单：具备自动排气功能可在线维护。
液冷Manifold是液冷系统中不可或缺的一部分，其他部分如液冷服务器、液冷机柜、PDU和CDU等协同工作，共同维护着系统的稳定运行。

CDU（Coolant Distribution Unit，冷液分配装置）

冷量温控单元（Cooling Dispensing Unit ）作为液冷的重要组成部分，其核心主要由换热器构成，用于将二次侧（服务器侧）的热量交换到一次侧（冷却塔侧），再搭配水箱、水泵、过滤网、传感器等，构成相对独立的模块化的热交换模块。其作用如下：

防止凝露：使输配给电子设备的冷液温度高于空气露点温度
隔离：将一、二次侧冷却介质隔离开，提高机房安全性
用冷液的灵活性：采用CDU对环路进行分离，为用户提供了使用任何冷液的灵活性
温度控制：CDU拥有的单独回路能让电子设备以期望温度运行

精准温控，全变频运行;自适应供液，按需输配; 集成定压、补液、介质纯化等功能智能控制，提供液冷系统整体控制。

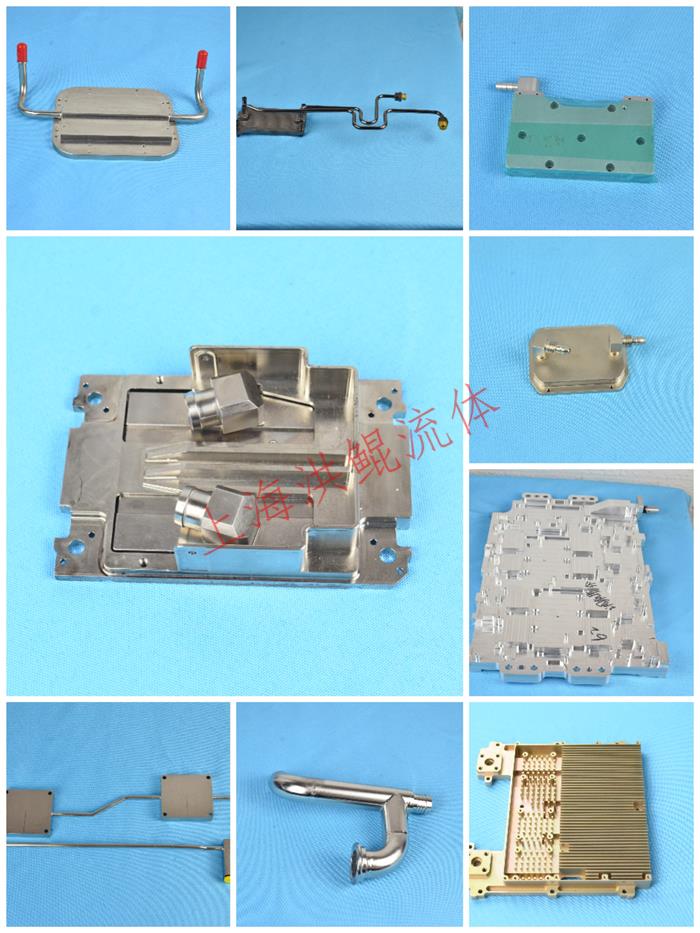

冷板水冷散热器
